transformador de regulación de tensión en carga y amplio rango
- Varias posiciones y regulación de voltaje de amplio rango:ajuste de voltaje de 9 posiciones y el rango de regulación de voltaje admiten ± 10% y ± 20%.
- Fusión primaria y secundaria de transformadores : Además de la regulación automática de voltaje, ha ampliado la supervisión de las condiciones de operación del transformador (corriente, voltaje, temperatura del aceite, presión de aceite, etc.) realizando la fusión primaria y secundaria de los transformadores.
- Función "Tres mandos": comparte con la comunicación inalámbrica GPRS y la comunicación serie RS485, realizando el monitoreo remoto del estado de funcionamiento del transformador, visualiza y modifica los valores de los parámetros, etc., realiza la interfaz hombre-máquina con buena la automatización de del área de red de distribución: controlador con pantalla LCD con exhibición en su idioma, dispone en su interior el módulo WIFI incorporado hacen que sea conveniente para el personal de mantenimiento verificar constantemente e ininterrumpidamente el estado de funcionamiento del transformador a través de la pantalla LCD o la aplicación móvil, y mejorar la eficiencia de mantenimiento.
- De dise?o miniaturizado, de tama?o peque?o e instalación fácil : el cambiador de tomas con carga se aprovecha de una estructura combinada para realizar el dise?o de miniaturización, el interruptor está integrado en la posición horizontal, no dispone cámara de aceite independiente,con extinción de arco dentro el tubo de vacío, de la estructura simple. El transformador es compacto y fácil de instalar.
- Larga vida libre del mantenimiento: no se requiere filtración de aceite durante la operación, no se requiere un mantenimiento regular, la vida útil del cambiador de tomas alcanza 50,000 veces y la vida mecánica alcanza 100,000 veces.
- Es adecuado para las subestaciones con grandes fluctuaciones de voltaje, tales como las áreas con grandes cambios de carga estacionales, grandes cambios en la carga diurna y nocturna, y peque?as áreas de generación de energía hidroeléctricas.
Detalles del producto
Descargar archivo
-

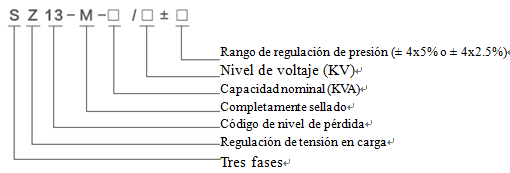

Modelo de producto
-
Ejemplo:
Un transformador de distribución de regulación de tensión en carga con amplio rango de trifásico,autoenfriamiento, doble devanados, bobinas, regulación de tensión sin excitación, Regulación de tensión en carga, Rango de regulación de presión 4x2.5%, del código de nivel de pérdida "13", con capacidad nominal 630kVA y de baja tensión 10kV, cuya identificación del modelo de distribución es : SZ13-M-630/10±4x2.5%
Con figura: figura de producto de regulación de tensión con rango amplio dcon nuevo logo -
Características del producto
- Varias posiciones y regulación de voltaje de amplio rango:ajuste de voltaje de 9 posiciones y el rango de regulación de voltaje admiten ± 10% y ± 20%.
- Fusión primaria y secundaria de transformadores : Además de la regulación automática de voltaje, ha ampliado la supervisión de las condiciones de operación del transformador (corriente, voltaje, temperatura del aceite, presión de aceite, etc.) realizando la fusión primaria y secundaria de los transformadores.
- Función "Tres mandos": comparte con la comunicación inalámbrica GPRS y la comunicación serie RS485, realizando el monitoreo remoto del estado de funcionamiento del transformador, visualiza y modifica los valores de los parámetros, etc., realiza la interfaz hombre-máquina con buena la automatización de del área de red de distribución: controlador con pantalla LCD con exhibición en su idioma, dispone en su interior el módulo WIFI incorporado hacen que sea conveniente para el personal de mantenimiento verificar constantemente e ininterrumpidamente el estado de funcionamiento del transformador a través de la pantalla LCD o la aplicación móvil, y mejorar la eficiencia de mantenimiento.
- De dise?o miniaturizado, de tama?o peque?o e instalación fácil : el cambiador de tomas con carga se aprovecha de una estructura combinada para realizar el dise?o de miniaturización, el interruptor está integrado en la posición horizontal, no dispone cámara de aceite independiente,con extinción de arco dentro el tubo de vacío, de la estructura simple. El transformador es compacto y fácil de instalar.
- Larga vida libre del mantenimiento: no se requiere filtración de aceite durante la operación, no se requiere un mantenimiento regular, la vida útil del cambiador de tomas alcanza 50,000 veces y la vida mecánica alcanza 100,000 veces.
-
Condiciones de uso
- Uso interior o exterior con una altitud de no más de 1000 m.
- Maximum ambient temperature +40 ° C
- Temperatura ambiente máxima + 40 ° C temperatura media diaria máxima + 30 ° C
- Temperatura media anual máxima +20 ° C temperatura mínima -25 ° C
- Transformadores pueden operar bajo condiciones especiales que designan por clientes.
-
Technical Parameters
-
Capacidad nominal （kVA）
Alta presión
（kV）
Rango de cambiador de tomas de alto voltaje %
Baja presión
（kV）
Signos de grupo de unión
Pérdida en carga vacía
（W）
Pérdida de carga
（W）
Impedancia de cortocircuito
（%）
De corriente en carga vacía（%）
100
11
10
10.5
6.3
6
±4×2.5
ó ±8×2.5
0.4
Dyn11
150
1580
4
1.6
200
240
2730
1.4
315
340
3830
1.2
400
410
4520
1.0
500
480
5410
1.0
630
570
6200
4.5
0.8
Nota: el usuario debe negociar con el fabricante sobre otros grupos de conexión y los parámetros técnicos correspondientes que no son parámetros preferidos, .
-
